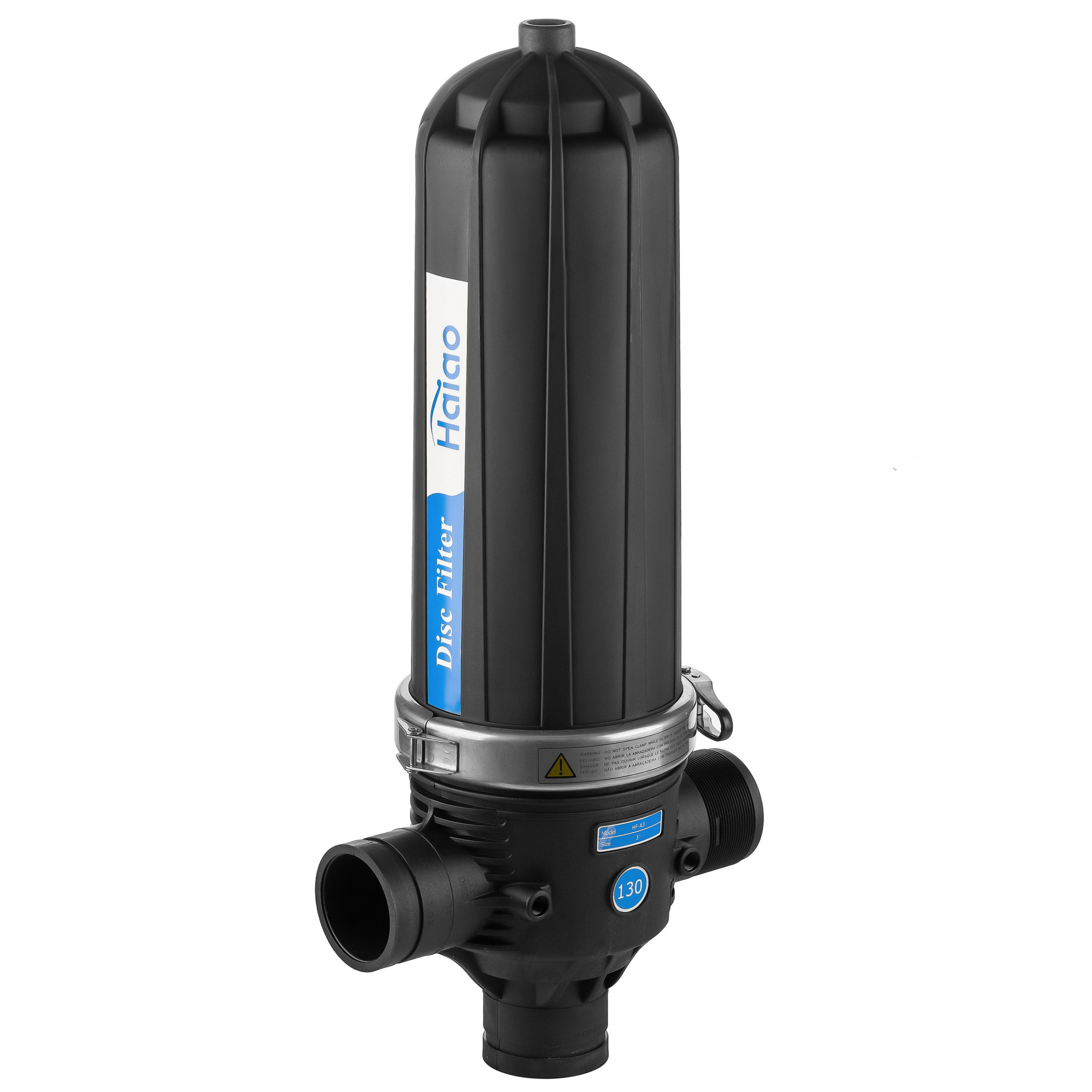

HF-A系列叠片过滤器
HF-A系列叠片过滤器
- 高效过滤，低反冲洗用水量。
- 过滤壳由玻璃纤维增强聚酰胺制成，坚固耐用，最大承压可达145psi（0 Mpa）。
- 可选用于液压/气动/内部/外部/混合（液压和气动）启动反冲洗循环
- 反冲洗循环可以通过差压和定时启动，反洗时系统不断流。
- 模块化设计，节省空间，根据安装空间进行自由组合。
- 过滤等级可选20/50/100/130/200微米等，适应不同工况环境
- 叠片耐腐性能强，适合复杂流体和环境
- 维护成本低，安全运行可靠，使用寿命长。
描述
工作原理
过滤阶段
- 过滤芯架上部活塞压紧叠片。
- 水流由进水口进入过滤单元。
- 水流通过离心盘，水流的离心力将大颗粒杂质甩在内壁上，并集中于过滤 单元顶部，携带少量杂质的水再通过叠片过滤，降低了叠片的清洗频率， 达到了节水的效果。
- 携带更少杂质的水继续通过压紧的叠片之间的缝隙进入到深层过滤，过滤后的干净水从叠片内腔流出到出水口。
反洗阶段 - 反冲洗水流（过滤后的带压力水）从过滤芯架下部出水口吸入，过滤芯架 上部活塞上提，叠片松散开。
- 反冲洗水流从过滤芯架柱体上的小孔喷射到散开的叠片上，使叠片产生横 向旋转和纵向颤动运动，在叠片快速旋转过程中水流对叠片进行由内向外 的彻底清洗，最后清洗水从排污口排出。
- 反洗完成后活塞复位，压紧叠片，开始新一轮过滤。
技术数据
| 型号 | 最大流量 gpm (m³/h) |
反洗流量 Flow gpm (I/s) |
过滤面积inch² (cm²) |
最大压力 psi (Mpa) |
| HF-A2″ | 110 25 |
47.55 3 |
252.7 1630 |
145 1.0 |
| HF-A3″ | 154 35 |
47.55 3 |
252.7 1630 |
145 1.0 |
| HF-A4″ | 308 70 |
95.1 6 |
505.3 3260 |
145 1.0 |
叠片颜色
200微米(75目)
130微米 (120目)
100微米 (150目)
50微米 (300目)
20微米 (700目)
参数
| 型号 | 接口尺寸 | 尺寸 | 重量 | ||||||
| inch(mm） | (kg) | ||||||||
| A | B | C | E | M | H | W | X | ||
| HF-A2″ | 2″VIC | 2″BSP | 3″VIC | 3/4″ | 1/4″ | 28.46 | 12.2 | 5.27 | 9.7 |
| BSP | BSP | 723 | 310 | 134 | |||||
| HF-A3″ | 3″VIC | 3″BSP | 3″VIC | 3/4″ | 1/4″ | 28.7 | 13.26 | 5.822148 | 9.9 |
| BSP | BSP | 729 | 337 | ||||||
| HF-A4″ | 4″VIC | 4″VIC | 3/4″ | 1/4″ | 1200 | 13.42 | 24 | ||
| BSP | BSP | 343 | |||||||
